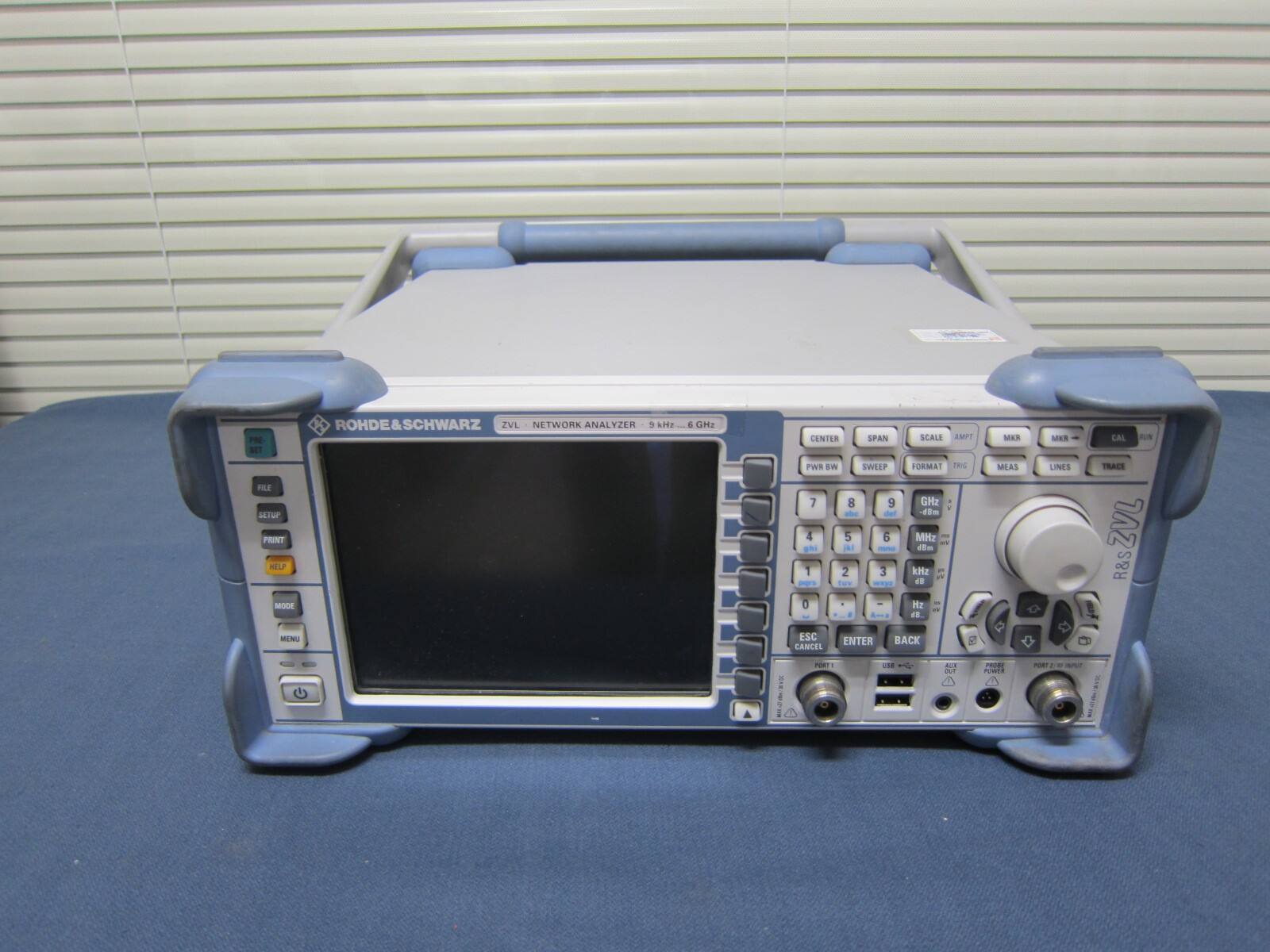

R&S ZVL3/ZVL6/ZVL13 矢量网络分析仪

　　简介

　　R&S®ZVL 是一款经济实惠、功能强大的紧凑便携式网络分析仪，非常适用于开发、生产和服务应用。 该分析仪也是一款将网络分析仪、频谱分析仪以及功率计的功能集于一体的仪器，能够显著提高您的工作效率。

　　规格

　　网络分析

　　频率范围 9& kHz（典型值为 5 kHz）至 3& GHz/6& GHz/13.6 GHz

　　测量时间（在 100& kHz 中频带宽下为 201 个测试点，使用归一化校准）

　　<50 ms

　　数据传输时间（201 个测试点） &

　　& 在 100& Mbit/s LAN 中通过罗德与施瓦茨接口总线 (RSIB) 1.5 ms

　　在 10& Hz 测量带宽下的动态范围（20& MHz 至 3& GHz） >115 dB，典型值 123& dB (ZVL3,ZVL6)

　　> 100 dB，典型值 105 dB (ZVL13)

　　输出功率范围 –50& dBm 至 0& dBm，典型值 –60& dBm 至 +10& dBm（ZVL3、ZVL6 以及 ZVL3-75）

　　测量带宽 10& Hz 至 500& kHz（按 1/2/5 步进）

　　迹线噪声 < 0.005& dB（rms 高于 10& MHz）

　　接收机步进衰减器（额定输入功率） 0& dB 至 30& dB

　　信道、图表及迹线的数量 >1001)

　　每个迹线的测试点的数量 2 到 4001

　　操作系统 Windows XP Embedded

　　重量（不含电池） <7 kg (15.43 lb)

　　1) 受限于可用 RAM 容量

　　频谱分析（R&S®ZVL-K1 选件）

　　频率范围 9& kHz 至 3G / 6G / 13.6 GHz

　　频率不确定性 1 × 10–6

　　& 带 R&S®FSL-B4 选件 1 × 10–7

　　分辨率带宽 &

　　& 标准 300& Hz 至 10& MHz（按 1/3 步进），20& MHz（在零跨度的情况下）

　　& 带 R&S®FSL-B7 选件 (1& Hz) 10& Hz 至 10& MHz（按 1/3 步进）

　　视频带宽 10& Hz 至 10& MHz

　　I/Q 解调带宽 20& MHz

　　单边带相位噪声 (500& MHz) 在 10& kHz 载波偏置的情况下相位噪声的典型值为 –103& dBc (1& Hz)

　　显示平均噪声电平

　　& 无前置放大器 (1& GHz) <–140& dBm (1& Hz)

　　& & 有前置放大器 (1& GHz) <–156& dBm (1& Hz)，典型值 –163& dBm (1& Hz)

　　三阶截止点 (TOI) >+5 dBm，典型值 +12 dBm

　　检波器 /峰值、自动寻峰、均方根值、准峰值、平均值、样点

　　电平测量不确定度（95% 置信级） <0.5 dB

　　主要特点

　　?可选频谱分析以及数字通信标准

　　?可显示所有四个 S 参数的双向测试装置

　　?R&S®ZVL3-75： 用于电视及有线电视测量的 75 Ω 矢量网络分析仪

　　?可显示所有相关参数的多迹线显示屏

　　?旨在检测电缆故障的故障点距离测量

　　?时域分析

　　?适用于 R&S®NRP-Z 功率探头系列的 USB 连接器，可确保的功率测量

　　?内置电池以及 12 V 直流操作

　　?小巧轻便，紧凑便携 (

　　特性和优势

　　?全单端口 (OSM)、全二端口 (TOSM) 以及单向二端口校准

　　?S 参数、阻抗、导纳以及稳定性的测量

　　?以史密斯圆图、反转史密斯圆图、幅度和相位、极坐标图、实 部、虚部、群时延、电压驻波比 (VSWR) 的形式输出结果

　　?无限数量的1)迹线和信道； 在单个图表中重叠显示不同信道的迹线

　　?迹线：值、最小值、峰间值、均方根值 (RMS)、平均值、标准偏差、电长度、相位延迟

　　?在中心频率、带宽、波纹、品质因子、衰减等方面的带通滤波器

　　?可选频谱分析仪功能 (R&S®ZVL-K1) 以及全部的网络分析仪功能同时可用

　　1) 受限于可用 RAM 容量
